真夏の手入れ。(実践編 第2弾)



 先日はマザーボード(メインの基板)のチップセット(CPU : PCのメインの頭脳)のサーマルグリスを塗り直してCPUの放熱を高めた。

 そのときのグリスが余ったので、今回はもう1枚のボード、グラフィックボード(ビデオカードとも言う。)のチップセット(GPU)のサーマルグリスを塗り直すことにした。







 基本的にデータの中でも「画像」 TV「音」 音楽 のデータは容量が大きい
 特に画像は頻繁に使われるので、CPUに全てを任せてしまうと大きな負担 ふらふら になる。

 そこでPCでは画像を専門に処理する部分がある。
 それがグラフィックボードであり、その頭脳がGPU(グラフィカル・プロセッシング・ユニット)だ。

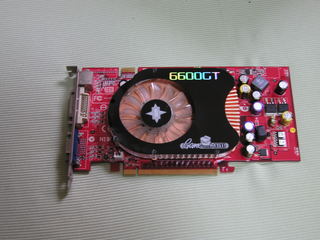

 Tally(トリー)のグラフィックボード(赤いが残念ながら3倍早く動くわけではない。)

 画像 723.jpg

 画像 724.jpg

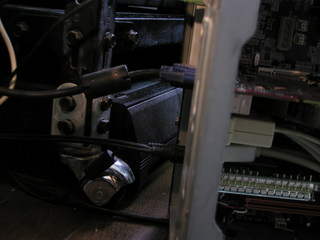

 基板を外すため、裏のモニタの接続端子を外す。

 画像 725.jpg

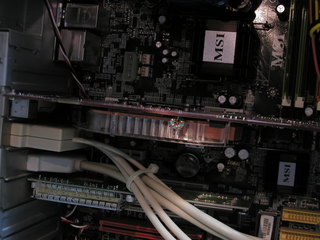

 (画面の左側にある)基板を固定しているネジを外し、ゆっくり垂直に引っこ抜く。

 画像 728.jpg

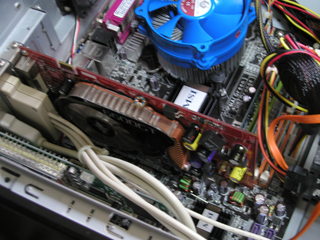

 GPUファン。 赤い基板に黒と透明なファン。

 画像 729.jpg

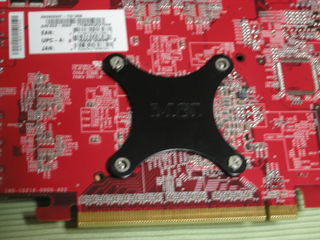

 裏側。 黒い十文字の板がファンを固定する部分。

 画像 730.jpg

 十文字の四隅にあるネジを「対角線上に」外す。

 画像 733.jpg

 元に戻してファンを垂直にゆっくり持ち上げると外れる。
 ファンの横にあるソケットも一緒に外す。

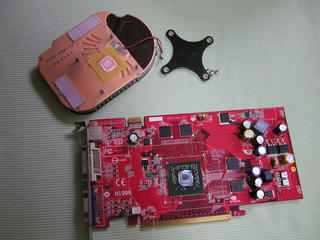

 画像 735.jpg

 GPU。 グリスがべったり。

 画像 740.jpg

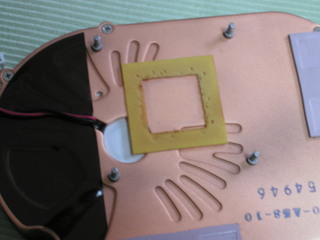

 ファンの裏。
 薄いスポンジのクッションに囲まれた中にグリスの跡。
 このファンの裏の銅の部分がヒートシンクになっている。

 画像 742.jpg

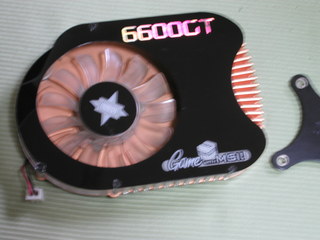

 GPUファン。

 画像 745.jpg

 GPUのグリスを拭き取った後。
 ティッシュや綿棒では拭き取りきれないので、無水アルコールなどを使う。
 (カセットデッキ(!)を持っている人は、そのヘッドクリーナーなど。)

 画像 749.jpg

 同様にファンの裏側のグリスも拭き取る。
 気をつけないと枠のスポンジがアルコールでボロボロになってしまう がく〜(落胆した顔) ので丁寧に。

 画像 756.jpg

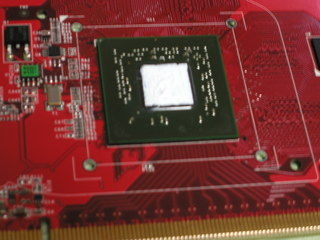

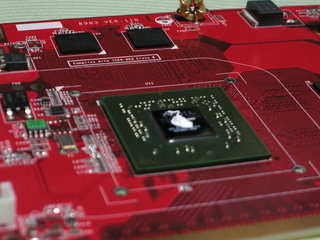

 GPUの上にグリスを米粒2〜3つ分くらい出す。

 画像 770.jpg

 中央をやや盛り上げつつ薄く伸ばす。
 空気を入れないことが絶対条件。

 画像 779.jpg

 上からファンを被せて裏返し、対角線上にビスを閉める。

 画像 781.jpg

 元に戻し、ソケットを差し込むのも忘れずに。

 画像 784.jpg

 マザーボードのスロットに挿し込みネジで留める。

 画像 786.jpg

 GPUに関しては温度を管理するソフトを持っていないので具体的な効果が分らないが、ネットで調べるとGPUは普通に7、80度の熱を持つらしい がく〜(落胆した顔) ので手入れは必要だと思う。
 グリスを持っていなくても、ファンがある以上そこに埃が溜まるので、それを取り除くだけでも全然違う。

 ノート型は別だが、デスクトップの場合は1度は開けてみることをオススメする。
